Pinbezetting bij microprocessor-borden

Introductie

Op deze pagina vind je een overzicht van de pinbezetting voor verschillende typen microcontrollerborden. Bovenaan zie je de pinnen van de ESP die we in de workshops gebruiken. Voor elk bord vind je welke pinnen geschikt zijn voor leds, sensoren en andere componenten. Ook staan de pinnen met speciale functies, zoals communicatie via UART, I²C of SPI, en pinnen voor PWM, zodat je je projecten veilig en correct kunt aansluiten.

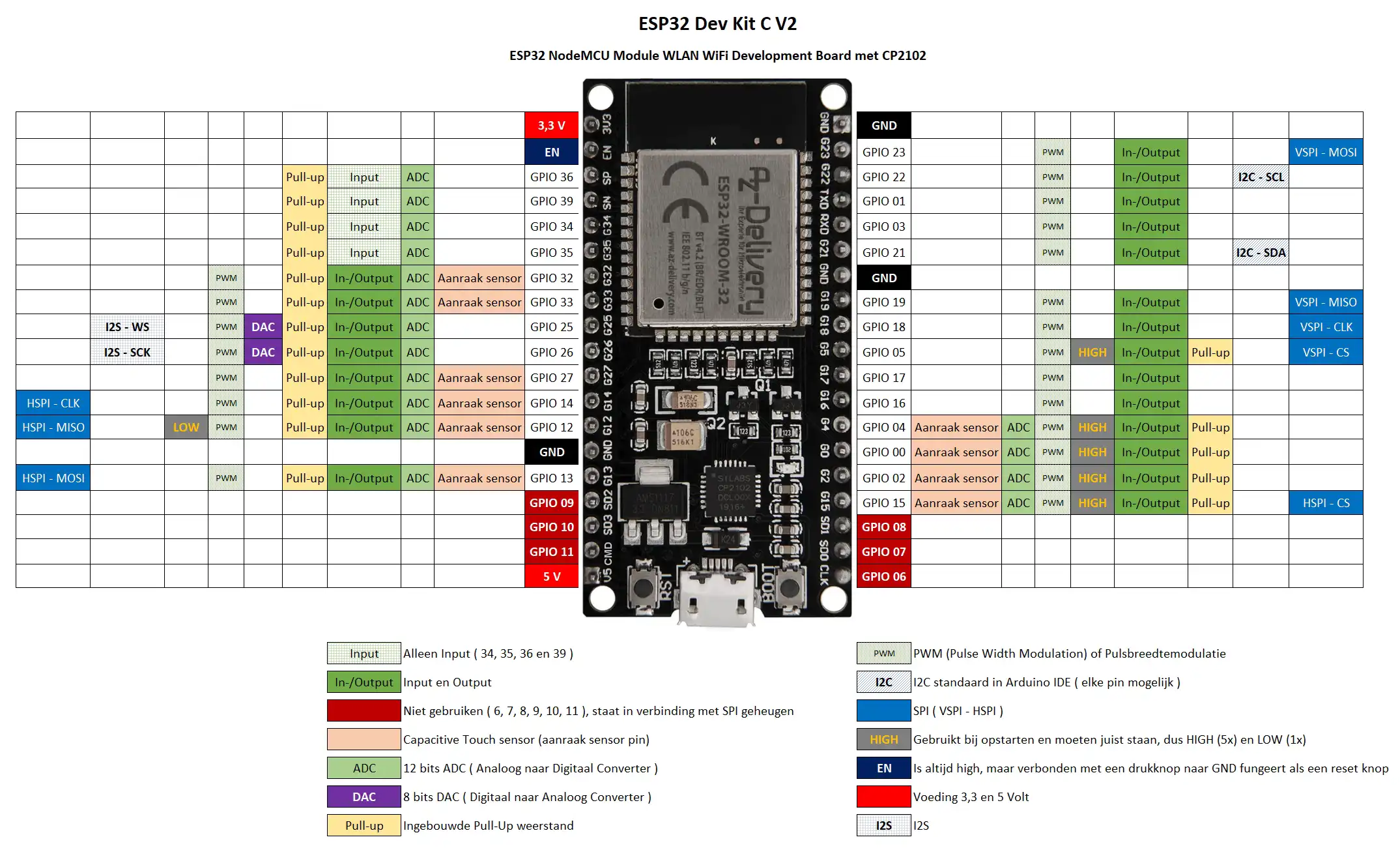

ESP32-DevKitC Bord

ESP32-DevKitC bord pin lay-out
(V2 – V4)

NL

ESP32-DevKitC bord pin lay-out (V2 – V4) NL

Digispark

Digispark pin lay-out

---

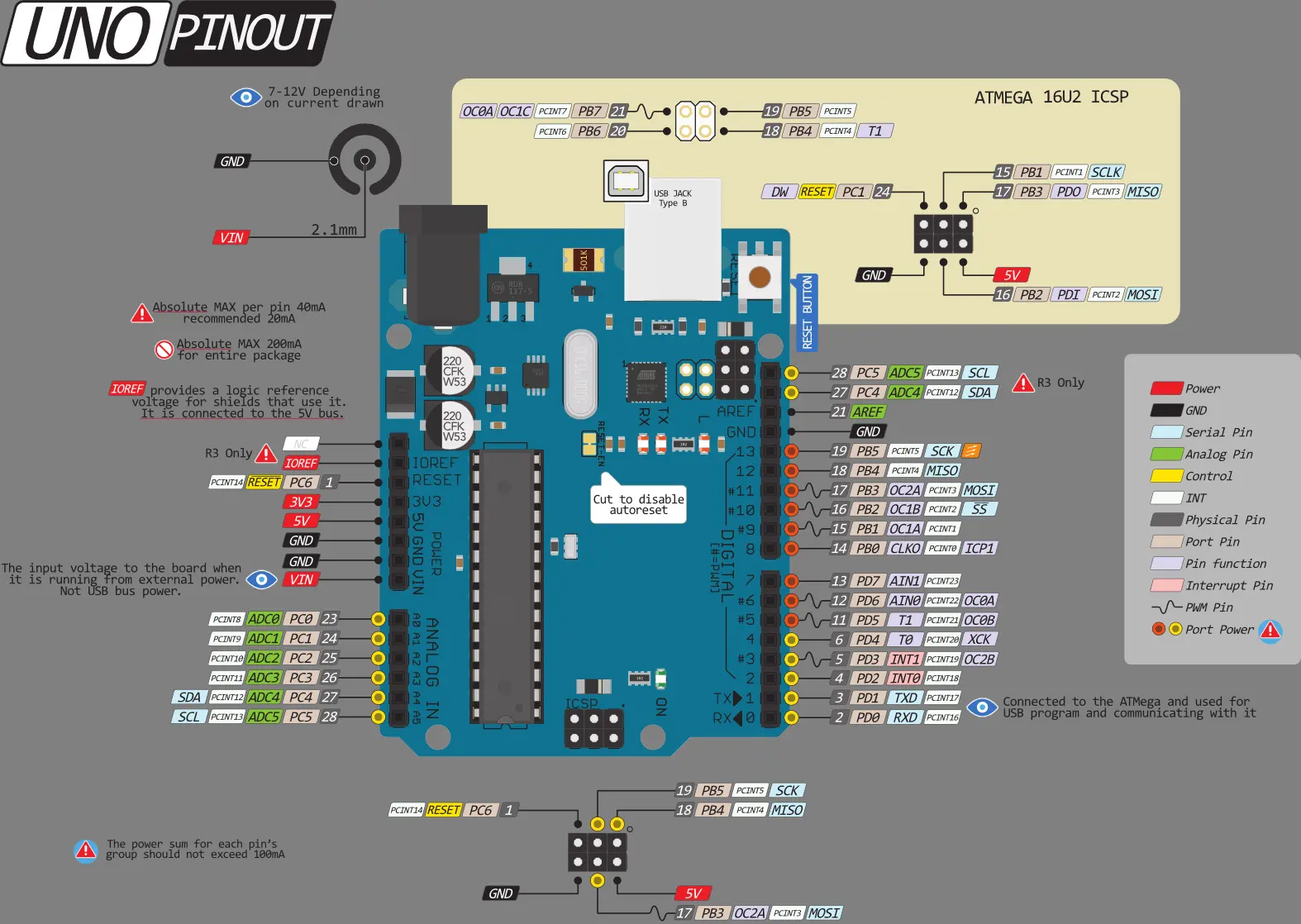

Arduino Uno

Arduino Uno pin lay-out

---

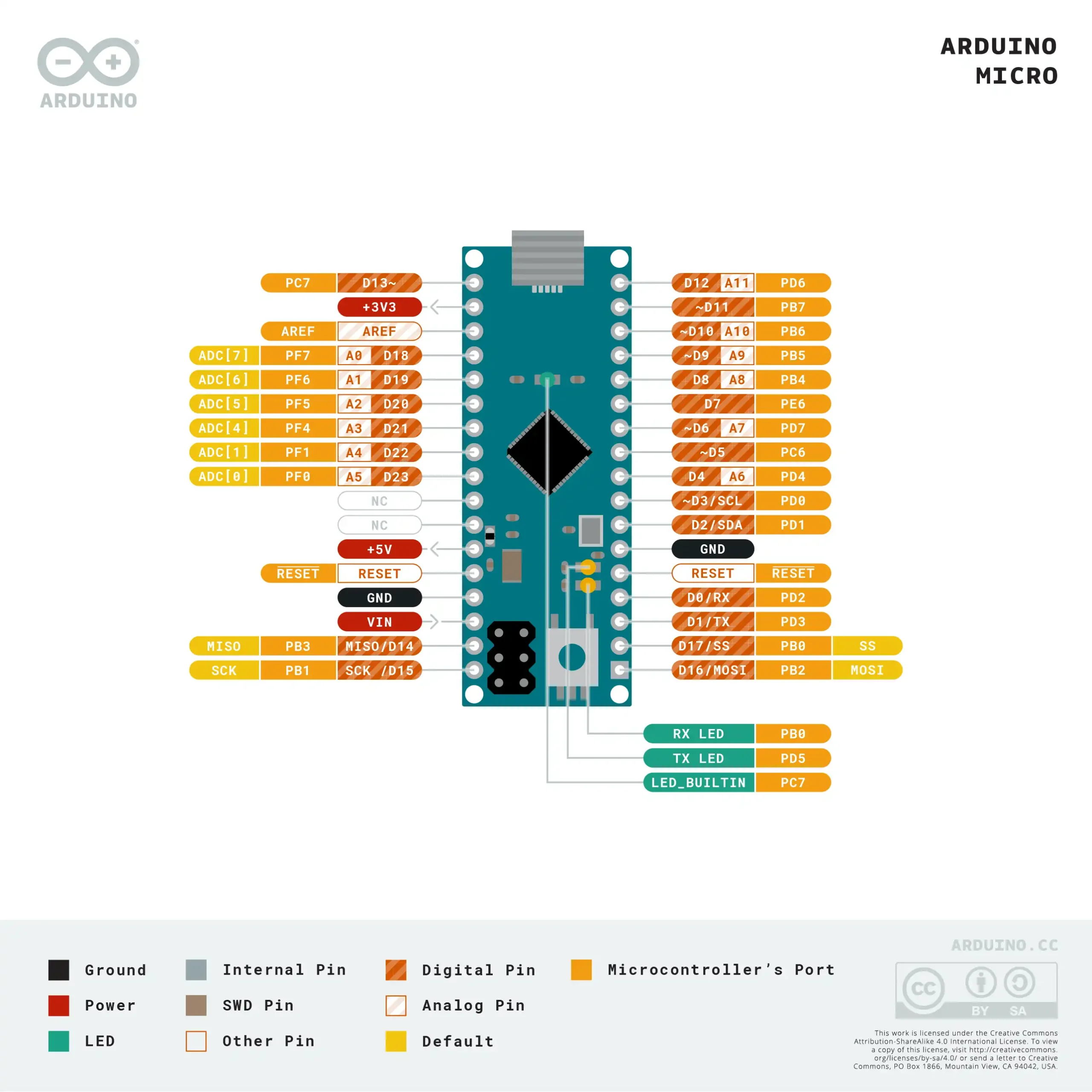

Arduino Micro

Arduino Micro pin lay-out

---

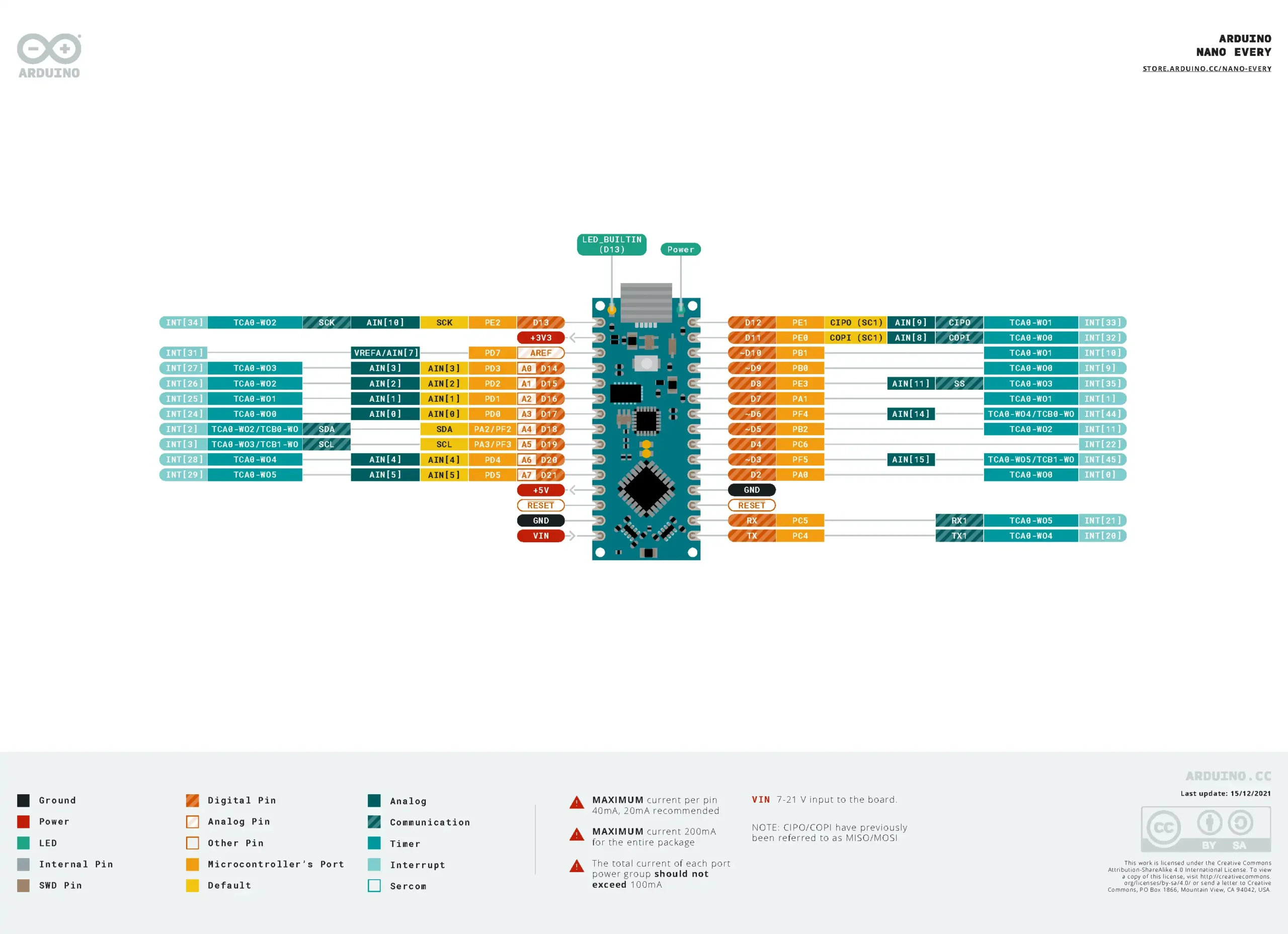

Arduino Nano Every

Arduino Nano Every pin lay-out

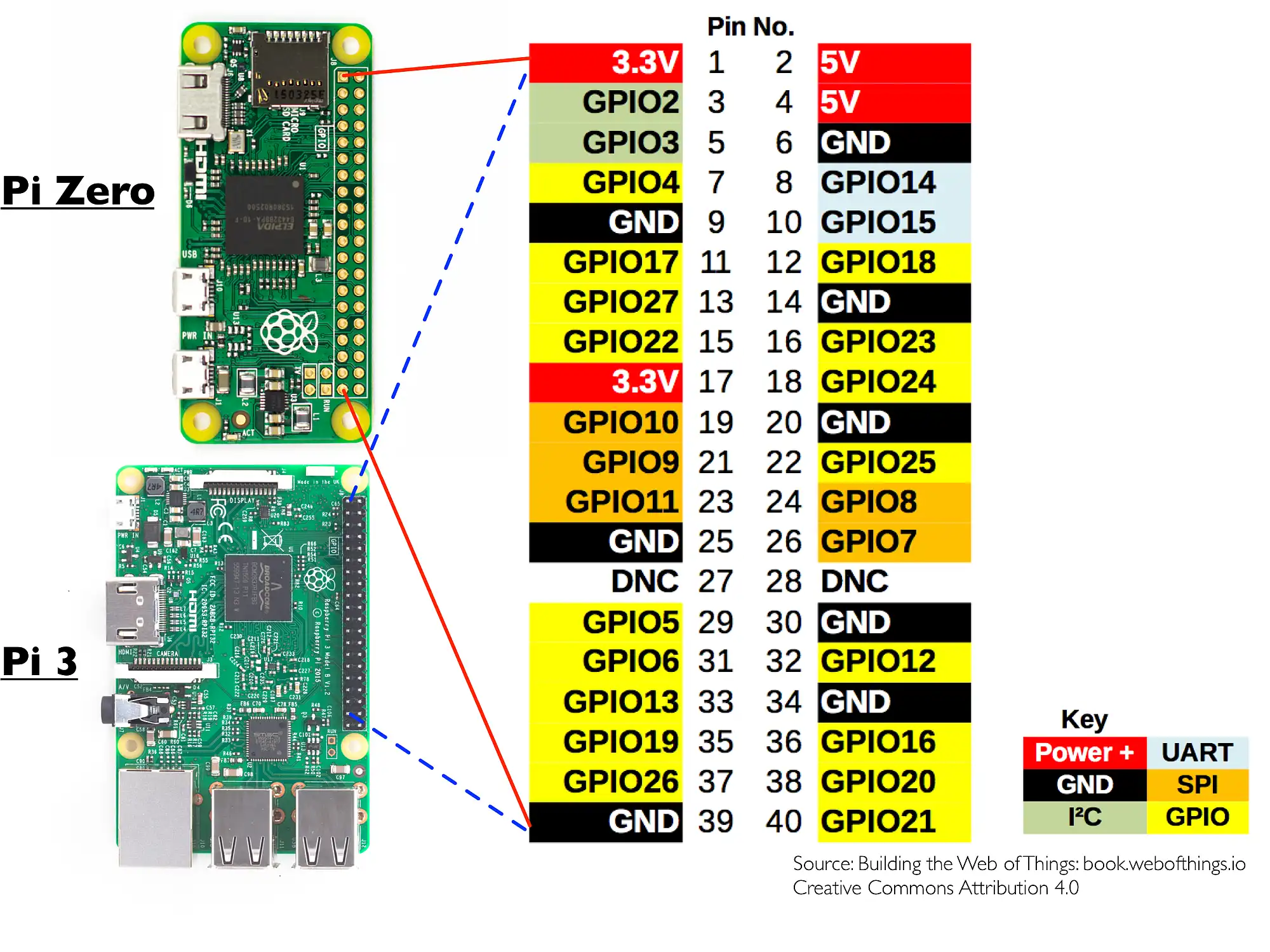

Raspberry Pi (Pi 2 B+, Pi 3 B+, Pi Zero W en Pi 4)

Raspberry Pi 3 en Zero pin lay-out

---

Raspberry Pi Pico

Raspberry Pi Picco pin lay-out
