Wat is een breadboard en hoe gebruik je het

Een breadboard is een electronica experimenteer bord. Hier kun je onderdelen zoals ledjes, knopjes, weerstanden en dergelijken insteken zonder ze te solderen. Dit zorgt ervoor dat je gemakkelijk de onderdelen erop kunt steken, maar ook die er weer gemakkelijk vanaf kunt halen en dus kunt hergebruiken.

Breadboards zijn in verschillende kleuren en afmetingen te krijgen. Hieronder staan er 3 afgebeeld. Van deze wil ik de eigenschappen/verschillen toelichten.

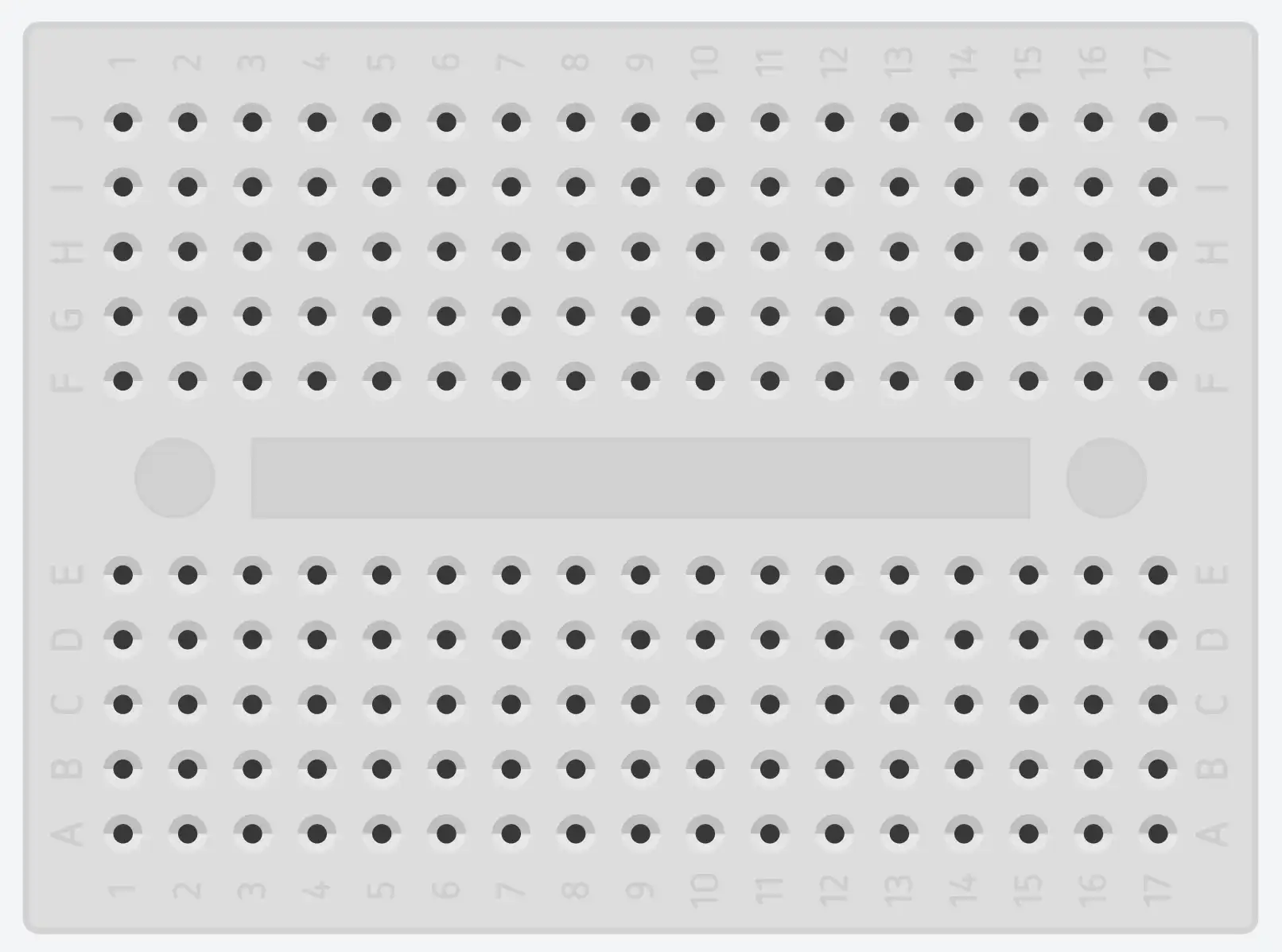

We beginnen met een klein breadboard, afb. 1. Hier zitten alleen verbindingsgaatjes op, deze zijn onderling verbonden. Maar op een gestructureerde manier. De gaatjes zitten per rij met elkaar verbonden, dus A1, B1, C1, D1 en E1 zijn met elkaar verbonden. Maar A1 is NIET verbonden met A2. A2 is weer met B2, C2, D2 en E2 verbonden. Ook zijn E1 en F1 NIET met elkaar verbonden. F1 is weer met G1, H1, I1 en J1 verbonden. De verbindingen zijn dus in het midden gescheiden door een grotere opening. Hier zit meestal een dieper sleuf in. Dit verdeelt het breadboard in een boven- en onderdeel.

In afb. 2 staat een middel breadboard afgebeeld. Dit is in het middenstuk gelijk opgebouwd als het kleine breadboard. Maar bij dit bord zit er aan de onder- en bovenkant 2 rijen met extra gaatjes. Deze gaatjes zijn alleen horizontaal met elkaar verbonden. Onder de zwarte lijn zit één rij die horizontaal met elkaar verbonden is. Zo’n rij is zowel aan de boven- als aan de onderkant van het breadboard aanwezig. Hier staat een minteken (-) links en rechts ervan. De lijn die erboven (of eronder staat, afhankelijk hoe om je het breadboard houdt) is zwart of blauw. Er staat ook niet altijd een minteken (-) bij. En dan heb je ook nog de rode lijn, de gaatjes zitten ook weer als één rij horizontaal met elkaar verbonden (zowel aan de boven- als aan de onderkant van het breadboard). Hier staat een plusteken (+) links en rechts ervan. De kleur van de lijn is rood.

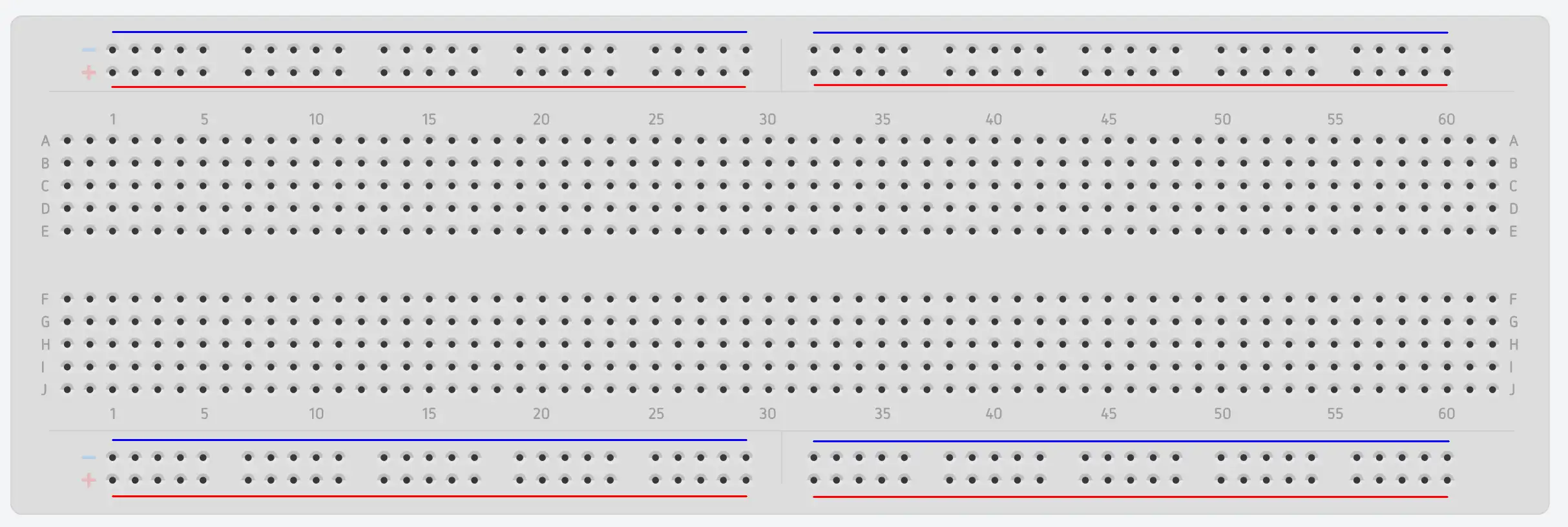

In afb. 3 staat een groot formaat breadboard afgebeeld. Deze is bijna hetzelfde opgebouwd als het middel groot breadboard. Het enige verschil is dat de min (de blauwe lijn) en plus (de rode lijn) rijen in het midden onderbroken zijn. Het linker en rechter deel van de bovenste en onderste rijen zijn niet met elkaar verbonden. Om dit duidelijk te maken heb ik in de vierde afbeelding (afb. 4) groene lijnen ingetekend hoe de gaatjes met elkaar verbonden zijn over het gehele breadboard. Deze structuur is dus ook aanwezig bij de andere twee breadboards.

Er zijn borden die een andere indeling kunnen hebben, maar het overgrote deel in volgens deze manier ingedeeld.

Breadboard klein

afb. 1

Breadboard middel

afb. 2

Breadboard groot

afb. 3

Breadboard groot met
verbindingen ingetekend
(groen)

afb. 4

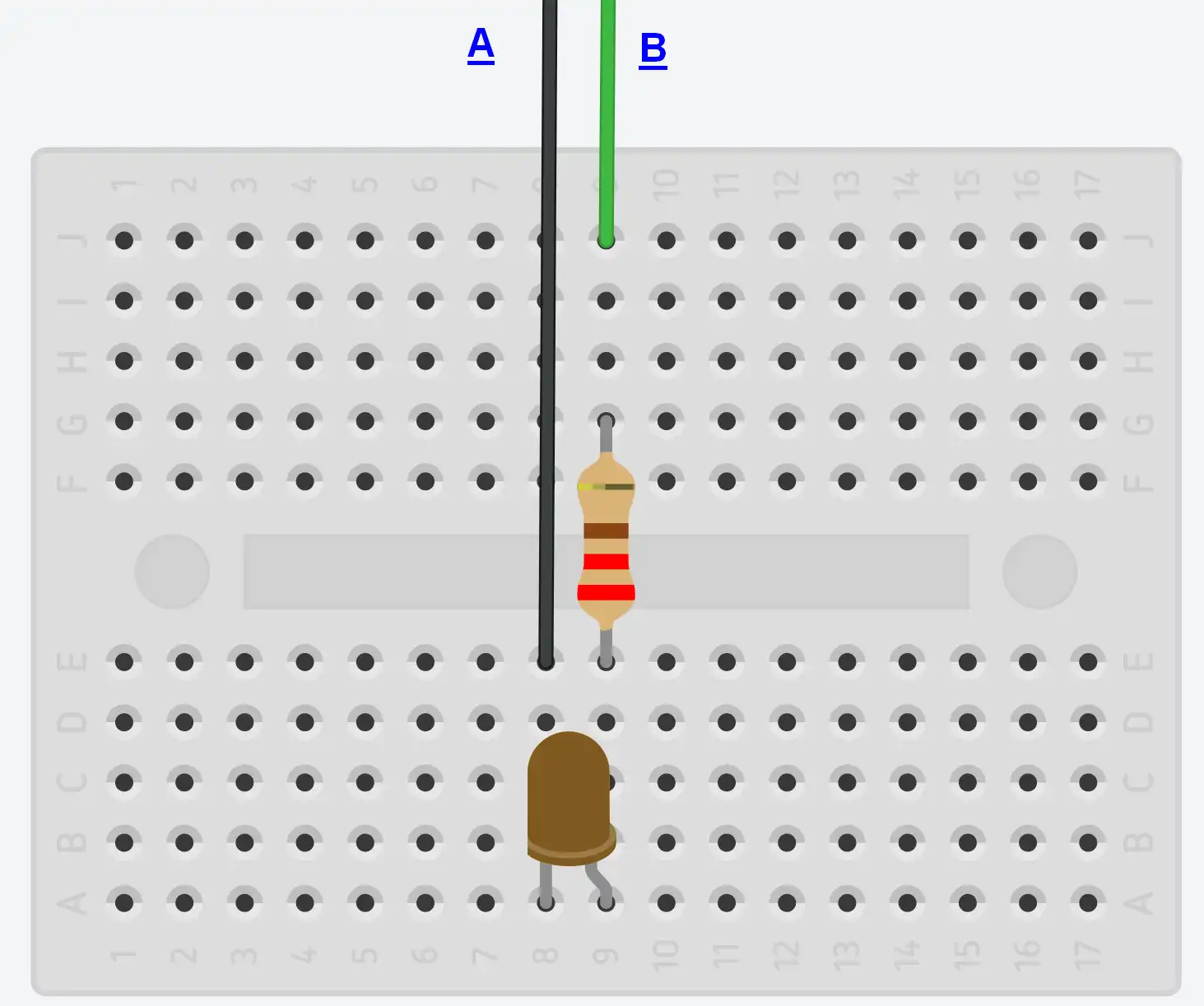

Op afb. 5 zie je een voorbeeld van een klein breadboard met een eenvoudig opstelling.
Er zitten 2 draadjes, een weerstand en een ledje op ingestoken.
De zwarte draad komt van buiten het breadbord en gaat naar het gaatje E8. Omdat de rij A8, B8, C8, D8 en E8 met elkaar verbonden zijn, is er dus een verbinding tussen het zwarte draadje en het linker pootje van het ledje. Het rechter pootje van het ledje is dus ook verbonden met E9 waar de weerstand ingestoken is. Er is geen verbinding tussen E9 en G9 op het breadboard. De verbinding wordt gemaakt door de weerstand. Zo kan deze zijn werk doen. Wel is er weer een verbinding tussen de weerstand en het groene kabeltje (J9) door het breadboard.

Dus als er 5 volt op het groene draadje staat en het zwarte draadje is verbonden met aarde, dan zal het ledje gaan branden.
Deze opstelling wordt gebruikt in de workshop 1 ‘Led aan en uit’.

afb.5

Twee breadboards combineren
Om een ESP32-DevKitC op een breadboard is lastig, omdat er te weinig gaatjes zijn. Je kunt maar aan één zijde van de ESP32 kabeltjes steken.

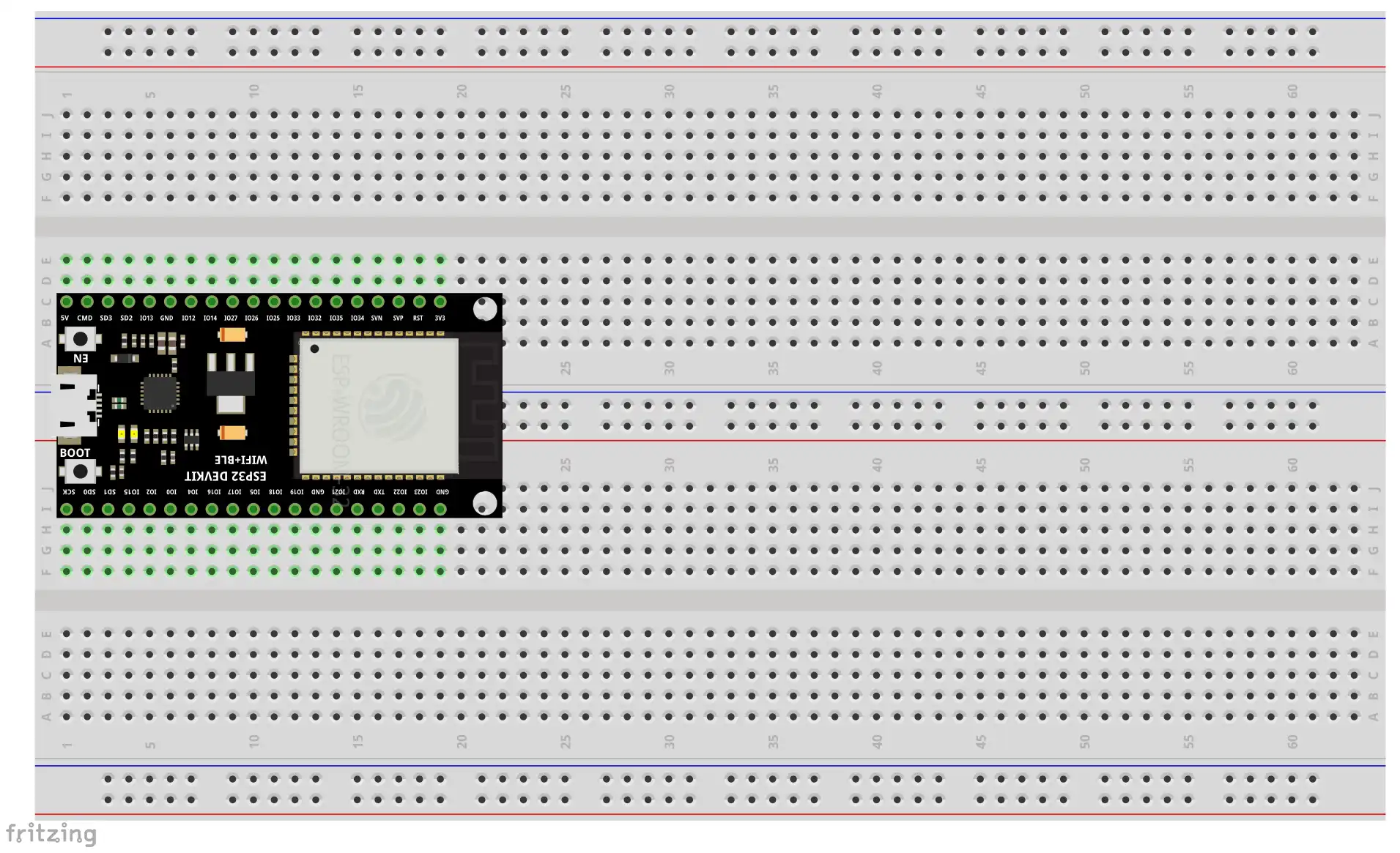

Wat je kunt doen is het combineren van 2 middel of 2 grote breadboards en ze te combineren tot een board. Maar je moet dan wel een spanningsrail verwijderen en ze dan koppelen. Aan een zijde zitten uitsparingen en aan de andere zijde zitten uitsteeksels. Deze kun je aan elkaar klikken. De meeste breadboard hebben aan de onderzijde een plakstrip. Hiermee zou je ze op een plankje kunnen plakken voor stevigheid. Als je nu een ESP32-DevKitC op het breadboard steekt, heb je aan een zijde 2 gaatjes voor kabeltjes en aan de andere zijde zelfs 3 gaatjes. Als je 2 grote breadboards neemt kun je ook gemakkelijk de componenten kwijt. Zie hieronder een afbeelding van zo een opstelling.
